防静电接地是什么,如何做防静电接地?

[点击量:5315][来源:http://www.esdcxb.com]

2012-08-16

为什么要做防静电接地?

        防静电接地:静电主要由不同物质相互摩擦而产生,在电子厂房生产过程中,静电所造成的危害是多方面的。首先,该工程中很多设备及仪器对静电电压比较敏感,静电会影响其正常工作甚至出现错误;其次,由静电产生的高电压会引起人身触电;另外,当静电严重时可能会引起火花放电,严重的会造成火灾事故。

       为了消除静电所产生的危害,就必须采取措施。消除静电的方法很多,但最简单和最有效的办法是采取接地措施。该电子生产厂房中,对所有会产生静电的设备都应保证可靠接地。为了防止积聚在设备和人身上的静电荷达到危险电位,在主要生产场合采用了防静电地坪。这类地坪在的防护材料中,分布有铜线构成的网络,这些金属网络彼此形成电气通路,用于防静电地坪的静电传导。作为电气设计配合,应在防静电地坪所在空间的建筑柱上,适当预留接地端子。在地坪敷设完毕后,将防静电地坪内的金属线与该接地端子相连。另外,接地端子须通过柱内主筋与接地极连通,以使静电通过接地端子沿柱内主筋流向接地极。

(1)几种接地概念

A.保护接地。就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
B. 工作接地。 将电力系统中的某一点(通常是中性点)直接或经特殊设备(如消弧线圈、阻抗、电阻等)与大地作金属连接,称为工作接地。
C. 重复接地(并联)。接地电阻值很低,零线断路点后面碰相外壳的对地电压就很小,对人身的危险就会大大减轻。
D. 防雷接地。把雷电流迅速导入大地以防止雷害为目的的接地。
E. 防静电接地。将带静电物体或有可能产生静电的物体(非绝缘体)通过导静电体与大地构成电气回路的接地叫静电接地。静电接地电阻一般要求不大于10欧姆。

(2)防静电接地和其它几种接地关系

        防静电工程中静电防护区的地线较为常用的敷设方法有两种:一种是专门埋设单独的大地接地装置,引出的接地线,敷设到生产线的防静电作业岗位。二是采用三相五线制供电系统中的地线,引出电源零线的同时,单独引出大地地线作防静电接地母线。

       静电接地应尽可能避开与某些精密仪器的接地共用一个接地体。因为静电接地泄放静电有时可产生较高脉冲,对仪器产生干扰。

       静电接地应和防雷接地分开。因为防雷接地在泄放雷电流时,可产生较高反击电压,通过静电接地能将反击电压引入静电防护区造成安全事故或将仪器设备损坏。在工程中静电接地应与防雷接地相隔20m距离。

       防静电接地电阻与接地地极埋设的技术标准和规范有:SJ/T10694、SJ/T10630-95、SJ/T10533、GJB1210-91、GB12158-90

一、接地体总体布置设计

         防静电接地体总体布置设计应视地形、地势、土质等情况而定,并无一定之规,而应根据具体条件进行设计。现提供下述几种方式供参考。共分垂直、水平及二者混合的布置方式。

1、 垂直方式

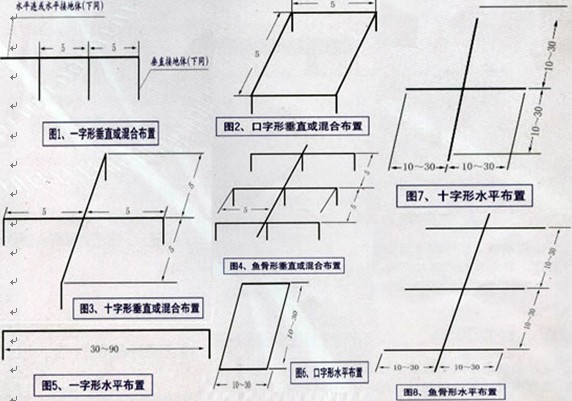

如图1-4,分一字形、十字形及鱼骨形。特别要指出的每根垂直接地体之间的距离不应小于5米,否则有屏蔽作用,降低降阻效果,此方法仅在垂直接地体周围按下图(垂直接地体的埋设)施用降电阻剂,此法适用于地形狭窄,但能深挖或有条件使用机械钻孔的情况。

2、 水平方式
如图5-8亦分一字形、十字形及鱼骨形。不打垂直接地体,只打水平接地体,并在其周围按下图(水平接地体的埋设)施用降电阻剂,此方法效果差、最好不用。但在地形宽阔而地质情况又不便深挖并无机械深钻的情况下,只好使用此法,但接地体要尽量拉长。

3、混合方式

如图1-4,水平连接线亦要挖到尽可能深,使其成为水平接地体,并在其周围施用降电阻剂。垂直接地体周围当然亦同时施用降电阻剂。

此法适用于地形狭窄而又不便深挖的的条件差的情况。水平与垂直接地坑的深度均可适当比规定值浅些。

最后,应该指出的是:上述施工方式是对一般工程而言;对一些大型或尖端技术工程常常要用大型网格状地网,甚至使用贵金属组成地网,这时可在原设计的地网中的金属接地体周围按下图(垂直接地体的埋设)或下图(水平接地体的埋设)的方法施用降电阻剂、即能满足降阻的要求。





二、施工方法

1、在现场按3:2的比例,把降阻剂加水搅拌均匀,成浆糊状。立即倒入放好接地体的坑中,再填满细土并夯实。

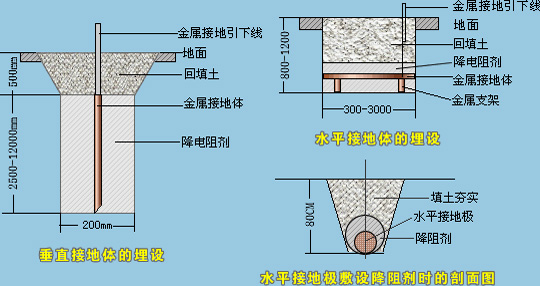

2、施工图示





3、在垂直接地极使用降阻剂施工,无机械打孔条件时,可预定敷设降阻剂的接地极外径,加工一钢管作为外模,放在人工开挖的大口接地坑中(如下图)。把接地极放在钢模中央,使它们处于垂直位置。钢模外面用细土回填,调制好降阻剂,倒入钢模与接地极之间,然后用起重机向上拉出钢模。再浇水夯实。

三、测量

1、 降电阻剂回填夯实后,即可测试电阻值,随着时间的推移,土质沉实后,电阻值还会有下降的趋势。

2、 不得与水平接地体平行进行测量,而应与其垂直引出测量线和打测量接地极。应尽量避开河流、地下金属管道、高压输电线路等导体和磁场,无法避开时,要与其相垂直引出测量线。

3、 对土质极坏(如全是石头的土壤)或无法打足接地体的极端狭窄的工地,还有测量路径电阻值极大时,应降低对接地电阻合格值的要求。必要时亦可考虑在测量辅助极处亦打深孔并灌入降电阻剂,以便测量结果更反映真值。





如果您对以上防静电接地感兴趣或有疑问,请点击联系创选宝官方网站网页右侧的在线客服,或致电:400-606-9458创选宝防静电将为您做热情专业的介绍和支持。
